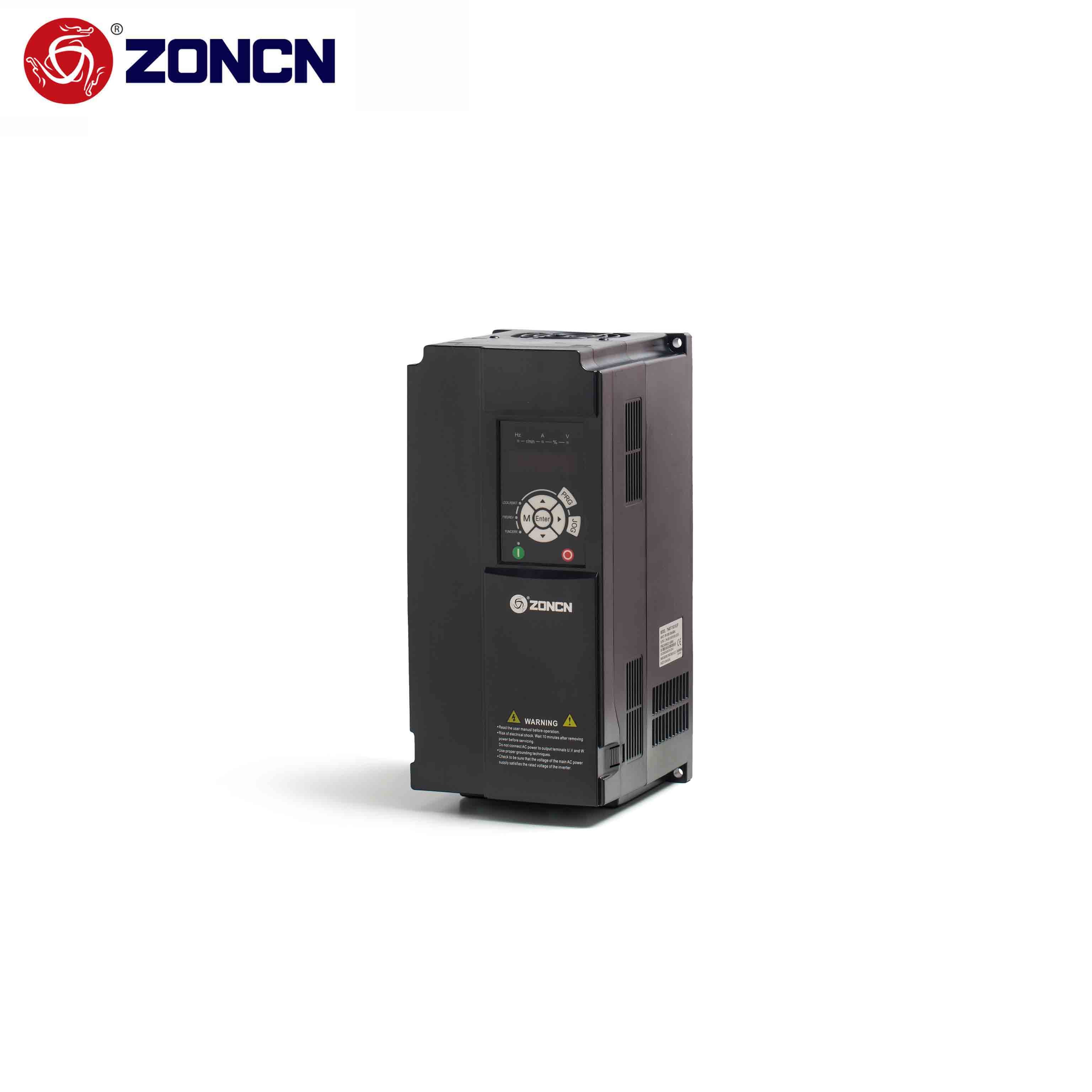

22KW Vfd Variabile Frequenza Drive Controllo vettoriale a circuito chiuso

22KW Vfd Variable Frequency Drive Closed loop vector control
22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control
Informazioni di base
Luogo di origine: SHANGHAI, CINA
Marca: ZONCN
Certificazione: CE
Numero di modello: T9400-22G/30P
Quantità di ordine minimo: 1 unità
Imballaggi particolari: Imballaggio in cartone
Tempi di consegna: 7-30 giorni lavorativi
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 100000 unità al mese
Miglior prezzo Contattaci
Applicazione: Ascensore Potenza: 22 kW
Voltaggio: 380v±15% di ingresso e di uscita Controllo: Controllo vettoriale a circuito chiuso
Servizi OEM/ODM: Sostegno STO: Sostegno
Profinet: opzionale
Evidenziare:

Azionamento variabile di frequenza di 22KW VFD

,

Vfd Azionamento a frequenza variabile a circuito chiuso

,

Vfd Controllo vettoriale a circuito chiuso

Invertitore speciale per l'industria 22 kW Invertitore per ascensore a circuito chiuso T9400-22G/30P

T9400-22G/30P Invertitore 22kW VFD per ascensore



Introduzione al prodotto:

  • Controllo vettoriale a circuito aperto/chiuso, controllo VF (PID integrato) per motori sincroni e asincroni
  • Grande coppia di uscita, il motore può essere regolare di uscita sotto carico pesante
  • Funzione potente, prestazioni eccellenti, adatte alla maggior parte delle occasioni di utilizzo
  • Supporta vari tipi di schede PG
  • Supporta l'arresto e l'avvio istantanei
  • 220V:0.4-7.5KW; 380V:0.4-450KW
  • Supporto della funzione STO e della comunicazione Profinet opzionale





Indice tecnico:

Articolo Invertitore della serie T9000
Funzione di base Modalità di controllo

Controllo V/F

Controllo vettoriale a circuito aperto (senza PG); controllo vettoriale a circuito chiuso (con PG).
Frequenza massima 00,00-600,00 Hz.
Frequenza portante

0.5 kHz~16 kHz

La frequenza del vettore è regolata automaticamente in base alle caratteristiche del carico.
Risoluzione della frequenza di ingresso

Impostazione digitale:0.01Hz

Impostazione analogica: frequenza massima 0,025%
Torsione di avvio

Tipo G:0.5Hz/150% ((senza PG);

Tipo P:0.5Hz/100%
Intervallo di velocità 1- No PG.
Accuratezza della stabilità della velocità ± 0,5% (senza PG)
Funzione di base Capacità di sovraccarico

Tipo G: 60s per il 150% della corrente nominale, 3s per il 180% della corrente nominale.

Tipo P: 60s per il 120% della corrente nominale, 3s per il 150% della corrente nominale.
Potenziamento della coppia Aumento automatico; Aumento personalizzato:00,1% - 30,0%
Curva VF Curva VF in linea retta; curva VF multi-punto; curva VF a potenza N ((1.2 potenza, 1.4 potenza, 1.6 potenza, 1.8 potenza, 2 potenza)
Separazione VF 2 tipi: separazione completa; separazione a metà.
Modalità rampa Modalità di accelerazione e decelerazione lineare o a curva S. Quattro tipi di tempo di accelerazione e decelerazione, intervallo di tempo di accelerazione e decelerazione da 0,0 a 65000s.
Freccaggio a corrente continua Frequenza di frenata a corrente continua:0.00Hz~ frequenza massima;intervallo di frenata:0.0s~36.0s; Valore della corrente di frenata:00,0%-100,0%
Controllo JOG

Intervallo di frequenza di jogging: 0~50Hz

Tempo di accelerazione/rallentamento del jog: 0-6500s
PLC semplice; funzionamento a più velocità Fino a 16 velocità di segmento sono possibili con PLC o terminali di controllo integrati.
PID integrato È conveniente realizzare il sistema di controllo a circuito chiuso del controllo dei processi.
Regolazione automatica della tensione (AVR) Quando la tensione della rete cambia, può automaticamente mantenere costante la tensione di uscita.
Controllo della tensione in eccesso e della tensione in eccesso Limiti automatici di corrente e tensione durante il funzionamento per evitare frequenti salti di sovratensione.
Funzione di limitazione della corrente rapida Ridurre al minimo il guasto da sovraccarico e proteggere il normale funzionamento dell'inverter.
Limite e controllo della coppia Limitazione automatica della coppia durante il funzionamento per prevenire frequenti scarichi di corrente in eccesso; la modalità vettoriale a circuito chiuso consente il controllo della coppia.
Funzione caratteristica Performance eccellente Il controllo del motore asincrono è realizzato con una tecnologia di controllo vettoriale di corrente ad alte prestazioni.
Funzione di arresto istantaneo senza arresto L'energia di feedback del carico viene utilizzata per compensare la riduzione della tensione nel caso di interruzione transitoria della corrente, e l'inverter può continuare a funzionare per un breve periodo.
Limite di corrente rapida Aiuta a evitare frequenti guasti di corrente in eccesso dell'unità AC.
Controllo del tempo Intervallo di tempo: 00 min-6500.0 min.
Comunicazione Modbus RS485;comunicazione Profinet ((Carta di comunicazione opzionale).
Supporta una varietà di schede PG Supporto per schede PG di ingresso differenziale, schede PG di risoluzione, schede PG di trasformatore rotante e così via.
Correre. Sorgente del comando Pannello di comando, terminale di controllo, porta di comunicazione seriale.
Fonte di frequenza 10 fonti di frequenza: set digitale, set di tensione analogica, set di corrente analogica, set di impulsi, set di porte seriali.
Fonte di frequenza ausiliaria 10 fonti di frequenza ausiliaria. Gli utenti possono realizzare in modo flessibile la sintesi di frequenza e la sintesi di frequenza ausiliaria.
Terminale di ingresso

4 (standard): 1 (PH 220V 0,4kW-2,2kW-VF control) / 5 (PH 220V 0,4kW-3,7kW controllo vettoriale / 3 (PH 380V 0,4kW-5,5kW controllo vettoriale) / 6 (7,5kW o più) terminali di ingresso digitale,L'S3 supporta l'ingresso di impulsi ad alta velocità fino a 100 kHz;

1 (inferiore a 5,5 kW) / 2 (superiore a 7,5 kW) terminali di ingresso analogici, 1 supporto 0-10V, 1 (superiore a 7,5 kW) supporto 0-10V o 4-20mA.
Terminale di uscita

1 terminale di uscita di impulsi ad alta velocità e terminale di uscita del collettore (1 PH 220V 0.4KW-2.2KW-VF non è supportato); 1 terminale di uscita del relè (inferiore a 5,5KW)/2 (superiore a 7,5KW);

1 ((1PH 220V 0,4kW-3,7kw-vettore /3PH 380V 0,4KW-5,5KW vettore) / 2 ((7,5KW o più) terminale di uscita di modalità, supporto di uscita di corrente 4 ~ 20mA o uscita di tensione 0 ~ 10V.
Protezione Funzione di protezione rilevamento di cortocircuito, protezione contro le perdite di fase di ingresso e di uscita, protezione contro la sovraccarica, protezione contro la sovratensione, protezione contro la sotto tensione, protezione contro il surriscaldamento, protezione contro il sovraccarico, ecc.
Servizio Servizi OEM/ODM Offriamo questo servizio a clienti in molti paesi del mondo e assumiamo distributori in tutto il mondo.
Garanzia Forniamo 18 mesi di sostituzione, manutenzione gratuita e altri servizi.





Tabella di configurazione hardware:

Serie T9000
Controllo vettoriale/VF - Sì, sì. Controllo del vettore a circuito chiuso - Sì, sì.
Unità di frenatura integrata

Supporto inferiore a 37 kW.

Oltre 45 kW facoltativo

 0.1s accelerazione e decelerazione - Sì, sì.
Pannello rimovibile Supporto inferiore a 5,5 kW Impulso di uscita ad alta velocità - Sì, sì.
Fornitore di alimentazione 24v - Sì, sì. Freccaggio a corrente continua - Sì, sì.
Funzione STO - Sì, sì. Profinet / RS485 - Sì, sì.
Estensione I/O - Sì, sì. Filtro esterno - Sì, sì.
Resistenza di frenatura esterna - Sì, sì. Semplice funzione PLC - Sì, sì.
Reattore elettrico Opzionale PID - Sì, sì.
Filtro EMC - No, no. Livello di protezione IP20
Certificato di sicurezza CE Semplice funzione PLC - Sì, sì.
Collettore 1 Protezione multifunzione - Sì, sì.





Modello e parametro:

Modello Potenza di uscita nominale (kW) Corrente di ingresso nominale (A) Corrente di uscita nominale (A) Potenza del motore (kW)
Voltaggio di ingresso (v):1PH/3PH AC 220V±15%
T9200-0R4G 0.4 5.4 2.5 0.4
T9200-0R75G 0.75 7.2 5 0.75
T9200-1R5G 1.5 10 7 1.5
T9200-2R2G 2.2 16 11 2.2
T9200-3R7G 3.7 17 16.5 3.7
T9200-5R5G 5.5 26 25 5.5
T9200-7R5G 7.5 35 32 7.5
tensione di ingresso (v):3PH AC 380V±15%
T9400-0R4G 0.4 3.4 1.2 0.4
T9400-0R75G 0.75 3.8 2.5 0.75
T9400-1R5G 1.5 5 3.7 1.5
T9400-2R2G 2.2 5.8 5 2.2
T9400-3R7G/5R5P 3.7/5.5 "Così è la vita", 15/10 9/13 3.7/5.5
T9400-5R5G/7R5P 5.5/7.5 15/20 13/17 5.5/7.5
T9400-7R5G/11P 7.5/11 20/26 17/25 7.5/11
T9400-11G/15P Il Signore, 15/11 26/35 25/32 Il Signore, 15/11
T9400-15G/18.5P 15/18.5 35/38 32/37 15/18.5
T9400-18.5G/22P 18.5/22 38/46 37/45 18.5/22
T9400-22G/30P 22/30 46/62 45/60 22/30
T9400-30G/37P 30/37 62Z76 60/75 30/37



Diagramma del circuito:

22KW Vfd Variabile Frequenza Drive Controllo vettoriale a circuito chiuso 0





Applicazione del prodotto:

L'inverter di controllo vettoriale a circuito chiuso della serie ZONCN T9000 offre prestazioni eccellenti e affidabilità nelle applicazioni per ascensori.L'inverter della serie T9000 adotta un avanzato algoritmo di controllo vettoriale a circuito chiuso, che può realizzare un controllo e una regolazione accurati del funzionamento dell'ascensore.l'inverter T9000 fornisce potenza di uscita stabile e controllo preciso della velocità per garantire un funzionamento regolare e sicuro dell'ascensore.



L'inverter della serie T9000 ha anche una varietà di funzioni di protezione intelligente, come la protezione contro la sovraccarica, la protezione contro la sovra tensione, la protezione contro la sotto tensione, ecc.che può efficacemente prevenire il danno e il guasto dell'ascensore in circostanze anormaliInoltre, la serie supporta anche una varietà di interfacce di comunicazione e protocolli di rete,che possono essere collegati e integrati senza soluzione di continuità con altre apparecchiature del sistema di ascensori per una gestione e un monitoraggio più efficienti dell'operazione.



L'inverter di controllo vettoriale a circuito chiuso della serie ZONCN T9000 è stato ampiamente riconosciuto e applicato nel campo degli ascensori.e sono impegnati a fornire soluzioni più avanzate e affidabili per l'industria degli ascensori, creando un'esperienza di guida più sicura e confortevole per gli utenti.





FAQ:

Q1: Qual è il vostro MOQ?
A: 1 pc



Q2: Quali sono i vostri termini di pagamento?
A: T/T 100% prima della consegna.



Q3: Qual è il vostro tempo di consegna?
R:In genere entro dieci giorni dal ricevimento del pagamento completo.



Q4: Come posso ottenere un ordine OEM/ODM?
A: se la quantità del tuo ordine soddisfa determinati requisiti, siamo felici di personalizzarla per te.
